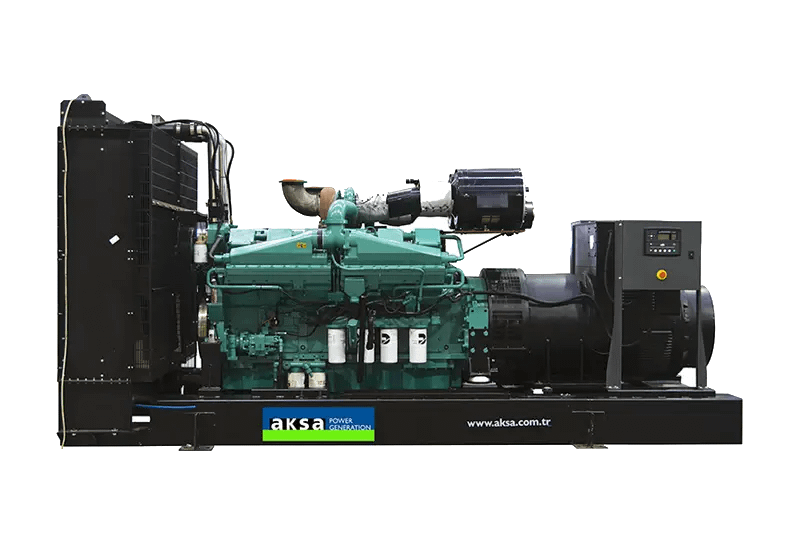

دیزل ژنراتور کامینز مدل AC 2500
شرکت Aksa Generation ضمانت ارائه عملکرد بهینه و قابلیت اطمینان را برای تمام مجموعه دیزل ژنراتورهایی که در کارخانه ساخته شده اند و آزمایش شده اند تضمین میکند . دیزل ژنراتورهای آکسا در عملکرد های برق اضطراری ، پرایم و کارکرد مداوم آماده به کار هستند.
TS ISO 8528
TS ISO 9001-2008
CE
SZUTEST
2000/14/EC
| مدل | AC 2500 |
| سازنده و مدل موتور | CUMMINS-QSK60-G8 |
| نوع سوخت مصرفی | Diesel |
| سازنده و مدل آلترناتور | Mecc Alte-ECO46-1.5L/4A |
| (Hz) فرکانس | 50 |
| مدل کانوپی | AK 99 |
| مدل پنل کنترل | DSE 7320 |
| VOLTAGE | STANDBY RATING (ESP) KVA | STANDBY RATING (ESP) KW | PRIME RATING (PRP) KVA | PRIME RATING (PRP) KW | Standby Amper |
| 400/231 | 2500 | 2000.0 | – | – | 3608.55 |
رتبه بندی STANDBY (ESP): برای تامین برق بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد قابل استفاده است. ESP مطابق با ISO 8528-1 است. اضافه بار مجاز نیست.
رتبه بندی PRIME (PRP): قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای ساعات نامحدود. PRP مطابق با ISO 8528-1 است. قابلیت اضافه بار 10% برای مدت 1 ساعت در مدت 12 ساعت کارکرد در دسترس است.
| Engine | CUMMINS |
| Engine Model | QSK60-G8 |
| NO. OF CYLINDERS AND BUILD | 16cylinders-V type |
| BORE AND STROKE (mm) | 159X190 |
| TOTAL DISPLACEMENT (L) | 60.2 |
| Aspiration | Turbocharged and Low Temperature Aftercooled |
| COMPRESSION RATIO | 14.5:1 |
| RATED SPEED (RPM) D/DK | 1500 |
| OIL CAPACITY (L) | 176 |
| Standby Power (kW/HP) | 2145 |
| Prime Power | None |
| Block Heater QTY | 2 |
| Block Heater Power (Watt) | 3000 |
| Fuel Type | Diesel |
| Injection Type and System | Direct |
| Type of Fuel Pump | Cummins HPI-PT |
| Governor System | Electronic |
| Operating Voltage (Vdc) | 24Vdc |
| Battery and Capacity (Qty/Ah) | 4×143 |
| Charge Alternator (A) | 55 |
| Cooling Method | Water Cooled |
| Cooling Fan Air Flow (m3/min) | 2570 |
| Coolant Capacity (engine only / with radiator) (lt) | 159 |
| Air Filter | Dry Type |
| Fuel Cons. Prime With %100 Load (lt/hr) | 449 |
| Fuel Cons. Prime With %75 Load (lt/hr) | 335 |
| Fuel Cons. Prime With %50 Load (lt/hr) | 228 |
| Manufacturer | Mecc Alte |
| Alternator Made and Model | ECO46-1.5L/4A |
| Frequency (Hz) | 50 |
| Power (kVA) | 2300 |
| DESIGN | 4Pole,Brushless |
| VOLTAGE | 400 |
| Phase | 3 |
| A.V.R. | DER1 |
| Voltage Regulation (+/-) | 0.5% |
| Insulation System | H |
| Protection | IP23 |
| Rated Power Factor | 0.8 |
| WEIGHT COMP. GENERATOR (Kg) | 4260 |
| COOLING AIR (m³/min) | 135 |
| Open Type | TANK CAPACITY (lt.) | HEIGHT (mm.) | WIDTH (mm.) | LENGTH (mm.) | DRY WEIGHT (kg.) |
| AC 2500 | 2000 | 3085 | 2310 | 5891 | – |
| CANOPY | TANK CAPACITY (lt.) | HEIGHT (mm.) | WIDTH (mm.) | LENGTH (mm.) | DRY WEIGHT (kg.) |
| AK 99 | 2200 | 3307 | 2800 | 9000 | 22000 |
- موتور دیزلی آب خنک
- رادیاتور با فن مکانیکی
- توری محافظ برای قطعات چرخشی و داغ
- استارت برقی و دینام شارژ
- راه اندازی باتری (با اسید سرب) شامل قفسه و کابل
- بخاری خنک کننده موتور
- طراحی قاب پایه شامل مخزن سوخت یکپارچه و جداکننده های ضد لرزش است
- شیلنگ های اتصال سوخت انعطاف پذیر
- تک بلبرینگ، دینام کلاس H
- صدا خفه کن صنعتی اگزوز و دم فولادی به صورت جداگانه (برای ست های باز)
- شارژر باتری ثابت
- راهنمای استفاده و نصب
- تنظیم ولتاژ و فرکانس مجموعه ژنراتورها با ISO 8528-5 مطابقت دارد
موتور
• فیلتر جداکننده سوخت و آب
• هشدار سطح آب پایین
• بخاری نفتی
آلترناتور
• بخاری ضد تراکم
• دینام بزرگ
• قطع کننده مدار خط اصلی
سیستم کنترل
• پنل اعلان از راه دور
• خروجی رله راه دور
• رله های خروجی آلارم
• ارتباط از راه دور با مودم
• حفاظت خطای زمین
• آمپرسنج شارژ
سوئیچ انتقال
• کنتاکتور سه قطبی
• کنتاکتور چهار قطبی
• قطع کننده مدار با موتور سه یا چهار قطبی
لوازم جانبی دیگر
• مخزن اصلی سوخت
• سیستم پر کردن سوخت اتوماتیک یا دستی
• پمپ تخلیه روغن دستی
•اگزوز صدا خفه کن مناطق مسکونی
• محفظه: محافظ در برابر رطوبت و صدا
• آداپتور داکت (روی رادیاتور)
• لوورهای موتوری ورودی و خروجی
• بافل های صوتی ورودی و خروجی
• تریلر
• کیت ابزار برای نگهداری
• کیت تعمیر و نگهداری 1500/3000 ساعت
• عرضه شده با روغن و خنک کننده – 30 درجه سانتی گراد
• سوئیچ جدا کننده باتری
• سوئیچ انتقال خودکار
کانوپی : AK 99
- سازه فولادی ساخته شده از ورق فولادی و پروفیل های فولادی.
- کانوپی و پانل های ساخته شده از ورق فولادی با پوشش پودری.
- دکمه فشاری توقف اضطراری.
- پانل کنترل بر روی قاب پایه نصب شده است. در پشت مجموعه ژنراتور قرار دارد
- محل خروج کابل ها در زیر یا پشت کانوپی قرار دارند.
- قفل و لولا مقاوم در برابر خوردگی.
- روغن را می توان از طریق شیر و شلنگ تخلیه کرد
- سیستم اگزوز در کانوپی.
- درهای دسترسی بزرگ ویژه برای نگهداری آسان
- مخزن سوخت در جلوی کانوپی است، دسترسی آسان به مخزن سوخت از طریق درب قفل شونده.
- نقاط بالابر مشابه کانتینر ISO، واقع در هر گوشه بالای کانوپی.
- درپوش روی کانوپی دسترسی آسان به درپوش رادیاتور را فراهم می کند.
- مواد عایق صدا
- نردبان یکپارچه ساخته شده در کنار کانوپی امکان دسترسی به بالای کانوپی را فراهم می کند.
محفظه های ضد صدا و محافظ آب و هوا برای مجموعه ژنراتورهای آکسا حفاظت بهینه در برابر آب و هوای نامساعد را ارائه می دهد و توسط مهندسان متخصص آکوستیک ما در آکسا ژنراتورطراحی و ساخته شده است.این کانوپی سهولت دسترسی برای سرویس و نگهداری عمومی و اجزای قابل تعویض در محل را فراهم می کند. محفظه ها برای بهینه سازی عملکرد خنک کننده ژنراتور و با قابلیت سازگاری با محیط زیست طراحی شده اند و به شما اطمینان می دهند که ژنراتور در هر مکانی و هر شرایطی کارایی خود را حفظ میکند .
قطعات نصب شده در محفظه ورق فولادی.
کوچک و جمع وجور، با طراحی ساده.
کانوپی، مجموعه ژنراتور، سیستم اگزوز و مخزن سوخت از پیش مونتاژ شده، از قبل یکپارچه شده و به عنوان یک بسته ارسال می شود.
بدنه ساخته شده از اجزای فولادی با پوشش پودری پلی استر
عایق فوم ضد حریق
دسترسی آسان به تمامی مراکز خدماتی
سیستم اگزوز داخل کانوپی
درهای بزرگ در هر طرف
پنجره مشاهده پنل کنترل در درب دسترسی قابل قفل شدن
دکمه توقف اضطراری که در قسمت بیرونی محفظه نصب شده است
فن خنک کننده و دینام شارژ باتری کاملاً محافظت می شوند
سوخت و باتری فقط از طریق درهای دسترسی قفل شونده قابل دسترسی است.
نقاط بالابر در بالای کانوپی و قاب پایه
شخصی سازی برای مشتری جهت رفع نیازهای پروژه شما در دسترس است.
آکسا تست های سطح نویز مجموعه های مولد خود را مطابق با دستورالعمل 2000/14/EC انجام می دهد.
پوشش رویه پودری کامپوزیت پلی استر سطحی براق و بسیار بادوام را ایجاد می کند.
درب پانل لولایی قفل شده دسترسی آسان به قطعات را فراهم می کند.
canopy 99ak
| CANOPY MODEL | AK 99 – External Removable Silencer |
| WIDTH mm. | 2800 |
| LENGTH mm. | 9000 |
| HEIGHT mm. | 3307 |
| TANK CAPACITY (lt.) | 2200 |
سیستم کنترل: DSE 7320
دکمه های ناوبری منو
دکمه بستن شبکه برق اصلی
وضعیت شبکه اصلی و نمایش ابزارآلات
ال ای دی زنگ هشدار
دکمه توقف ژنراتور
LED وضعیت
دکمه های انتخاب عملیات
ماژول کنترل خطای خودکار DSE 7320
شارژر باتری ثابت
دکمه فشاری توقف اضطراری و فیوزهای مدارهای کنترل
قطعات نصب شده در محفظه ورق فولادی.
مواد شیمیایی فسفات، پیش پوشش فولاد، سطح مقاوم در برابر خوردگی را فراهم می کند.
پوشش رویه پودری کامپوزیت پلی استر سطحی براق و بسیار بادوام را ایجاد می کند.
درب پانل لولایی قفل شده دسترسی آسان به قطعات را فراهم می کند.
پنل کنترل بر روی قاب پایه ژنراتور بر روی پایه فولادی مقاوم یا ماژول قدرت نصب شده است. در کنار مجموعه مولد با دید مناسب پنل قرار دارد.
ماژول کنترل DSE 7320 یک افزودنی استاندارد به مجموعه ژنراتورهای ما از 220 کیلو ولت آمپر به بالا است و برای راه اندازی و توقف مجموعه های مولد گازوئیل و گاز که شامل موتورهای الکترونیکی و غیر الکترونیکی هستند، طراحی شده است.
DSE 7320 دارای قابلیت اضافی برای نظارت بر منبع تغذیه اصلی است و بنابراین برای کنترل یک مجموعه مولد آماده به کار در ارتباط با یک سوئیچ انتقال خودکار مناسب است.
DSE7320 همچنین وضعیت عملیاتی و شرایط خطا را نشان می دهد، به طور خودکار مجموعه تولید کننده را خاموش می کند و با استفاده از نمایشگر LCD خود در پنل جلویی خطاها را نشان می دهد.
مشخصات استاندارد
ریزپردازنده کنترل می شود
– صفحه نمایش LCD 132 در 64 پیکسل، خواندن اطلاعات را آسان می کند
– برنامه نویسی پنل جلو و همچنین از طریق نرم افزار PC
– صفحه کلید غشایی لمسی نرم و ناوبری منوی پنج کلیدی
– ارتباطات از راه دور از طریق RS232، RS485 و اترنت.
– ثبت رویداد (50) که تاریخ و زمان را نشان می دهد
– حالت تمرین موتور و زمانبندی چندگانه تاریخ و زمان
– کنترل بخاری بلوک موتور.
– کنترل ها؛ توقف، دستی، خودکار، تست، شروع، تست بره بی صدا/انتقال به ژنراتور، انتقال به برق، ناوبری منو. ابزار
موتور
سرعت موتور
فشار روغن
دمای مایع خنک کننده
زمان کارکرد ولت باتری
به دلیل تعمیر و نگهداری موتور
ژنراتور
ولتاژ (L-L، L-N)
جریان (L1-L2-L3)
فرکانس
جریان زمین
کیلووات
Pf
kVAr
kWh، kVAh، kVArh
توالی فاز
شبکه اصلی
ولتاژ (L-L، L-N)
مدارهای حفاظت از فرکانس
هشدار
خرابی شارژ
باتری تحت ولتاژ
متوقف نشد
سطح سوخت پایین (اختیاری)
اضافه بار کیلو وات
توالی فاز منفی
از دست دادن سیگنال سرعت
پیش هشدارها
فشار کم روغن
دمای موتور بالا
دمای پایین موتور
بیش از / کمتر از سرعت
فرکانس زیر / بیش از ژنراتور
ولتاژ زیر / بیش از ژنراتور
هشدار ECU
خاموش شدن
شروع نشد
توقف اضطراری
فشار کم روغن
دمای موتور بالا
سطح خنک کننده پایین
بیش از / کمتر از سرعت
فرکانس زیر / بیش از ژنراتور
ولتاژ زیر / بیش از ژنراتور
سنسور فشار روغن باز است
چرخش فاز
سفر برقی
گسل زمین
اضافه بار کیلو وات
ژنراتور بیش از جریان
توالی فاز منفی
گزینه ها
دمای بالای روغن خاموش می شود
سطح پایین سوخت خاموش شد
هشدار سطح سوخت پایین
هشدار سطح سوخت بالا
ماژول های گسترش
ماژول LED اضافی (2548)
ماژول رله گسترش (2157)
ماژول ورودی توسعه (2130) استانداردها
ایمنی برق / سازگاری EMC
BS EN 60950 تجهیزات تجاری برق
استاندارد ایمنی EMC BS EN 61000-6-2
استاندارد انتشار EMC BS EN 61000-6-4
شارژر باتری با تکنولوژی سوئیچ مود و SMD تولید می شود و بازده بالایی دارد.
مشخصه خروجی V-I مدل های شارژر باتری بسیار نزدیک به مربع است
2405 دارای حفاظت اتصال کوتاه خروجی کامل است و می توان از آن به عنوان منبع جریان استفاده کرد.
شارژر 2405 دارای راندمان بالا، عمر طولانی، میزان خرابی کم، سبک وزن و گرمای کم تابش شده مطابق با جایگزین های خطی است.
شارژر با یک دیود محافظ در سراسر خروجی نصب شده است.
خروجی خرابی شارژ در دسترس است.
سیم پیچ رله خرابی شارژ را بین خروجی مثبت و خروجی CF وصل کنید.
ورودی: 196-264 ولت.
خروجی: 27.6V 5A یا 13.8V 5A.
