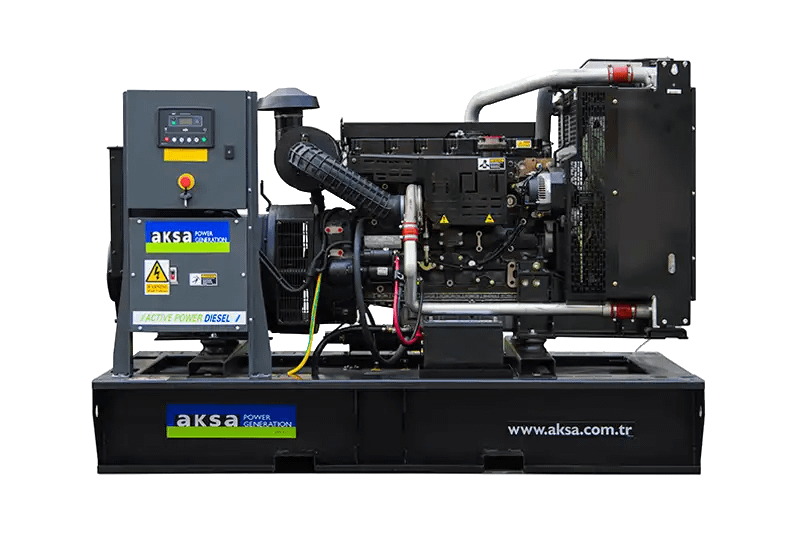

دیزل ژنراتور پرکینز مدل AP 110
شرکت Aksa Generation ضمانت ارائه عملکرد بهینه و قابلیت اطمینان را برای تمام مجموعه دیزل ژنراتورهایی که در کارخانه ساخته شده اند و آزمایش شده اند تضمین میکند . دیزل ژنراتورهای آکسا در عملکرد های برق اضطراری ، پرایم و کارکرد مداوم آماده به کار هستند.
TS ISO 8528
TS ISO 9001-2008
CE
SZUTEST
2000/14/EC
| مدل | AP 110 |
| سازنده و مدل موتور | PERKINS – 1104C-44TAG2 |
| نوع سوخت مصرفی | Diesel |
| سازنده و مدل آلترناتور | Mecc Alte-ECP 34-2S/4C |
| (Hz) فرکانس | 50 |
| مدل کانوپی | AK 40 |
| مدل پنل کنترل | DSE 6120 |
| VOLTAGE | 400/231 |
| STANDBY RATING (ESP) KVA | 110 |
| STANDBY RATING (ESP) KW | 88.00 |
| PRIME RATING (PRP) KVA | 100 |
| PRIME RATING (PRP) KW | 80.00 |
| Standby Amper | 158.78 |
رتبه بندی STANDBY (ESP): برای تامین برق بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد قابل استفاده است. ESP مطابق با ISO 8528-1 است. اضافه بار مجاز نیست.
رتبه بندی PRIME (PRP): قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای ساعات نامحدود. PRP مطابق با ISO 8528-1 است. قابلیت اضافه بار 10% برای مدت 1 ساعت در مدت 12 ساعت کارکرد در دسترس است.
| Engine | PERKINS |
| Engine Model | 1104C-44TAG2 |
| NO. OF CYLINDERS AND BUILD | 4cylinders – in line |
| BORE AND STROKE (mm) | 105X127 |
| TOTAL DISPLACEMENT (L) | 4.4 |
| Aspiration | Turbocharged and Air to Air Charge Cooled |
| COMPRESSION RATIO | 18.23:1 |
| RATED SPEED (RPM) D/DK | 1500 |
| OIL CAPACITY (L) | 8 |
| Standby Power (kW/HP) | 103/138,06 |
| Prime Power | 93,6/125,46 |
| Block Heater QTY | 1 |
| Block Heater Power (Watt) | 750 |
| Fuel Type | Diesel |
| Injection Type and System | Direct |
| Type of Fuel Pump | Delphi Rotary Type |
| Governor System | Electronic |
| Operating Voltage (Vdc) | 12 Vdc |
| Battery and Capacity (Qty/Ah) | 1×66 |
| Charge Alternator (A) | 65 |
| Cooling Method | Water Cooled |
| Coolant Capacity (engine only / with radiator) (lt) | /12.6 |
| Air Filter | Dry Type |
| Fuel Cons. Prime With %100 Load (lt/hr) | 22.6 |
| Fuel Cons. Prime With %75 Load (lt/hr) | 17.1 |
| Fuel Cons. Prime With %50 Load (lt/hr) | 11.8 |
| Manufacturer | Mecc Alte |
| Alternator Made and Model | ECP34-2S/4C |
| Frequency (Hz) | 50 |
| Power (kVA) | 100 |
| DESIGN | Brushless |
| VOLTAGE | 400 |
| Phase | 3 |
| A.V.R. | DSR |
| Voltage Regulation (+/-) | 1 |
| Insulation System | H |
| Protection | IP23 |
| Rated Power Factor | 0.8 |
| WEIGHT COMP. GENERATOR (Kg) | 349 |
| COOLING AIR (m³/min) | 29.2 |
| Open Type | TANK CAPACITY (lt.) | HEIGHT (mm.) | WIDTH (mm.) | LENGTH (mm.) | DRY WEIGHT (kg.) |
| AP 110 | 240 | 1462 | 1050 | 2150 | 1120 |
| CANOPY | TANK CAPACITY (lt.) | HEIGHT (mm.) | WIDTH (mm.) | LENGTH (mm.) | DRY WEIGHT (kg.) |
| AK 40 | 240 | 1811 | 1113 | 3105 | 1470 |
- موتور دیزلی آب خنک
- رادیاتور با فن مکانیکی
- توری محافظ برای قطعات چرخشی و داغ
- استارت برقی و دینام شارژ
- راه اندازی باتری (با اسید سرب) شامل قفسه و کابل
- بخاری خنک کننده موتور
- طراحی قاب پایه شامل مخزن سوخت یکپارچه و جداکننده های ضد لرزش است
- شیلنگ های اتصال سوخت انعطاف پذیر
- تک بلبرینگ، دینام کلاس H
- صدا خفه کن صنعتی اگزوز و دم فولادی به صورت جداگانه (برای ست های باز)
- شارژر باتری ثابت
- راهنمای استفاده و نصب
- تنظیم ولتاژ و فرکانس مجموعه ژنراتورها با ISO 8528-5 مطابقت دارد
موتور
• فیلتر جداکننده سوخت و آب
• هشدار سطح آب پایین
• بخاری نفتی
آلترناتور
• بخاری ضد تراکم
• دینام بزرگ
• قطع کننده مدار خط اصلی
سیستم کنترل
• پنل اعلان از راه دور
• خروجی رله راه دور
• رله های خروجی آلارم
• ارتباط از راه دور با مودم
• حفاظت خطای زمین
• آمپرسنج شارژ
سوئیچ انتقال
• کنتاکتور سه قطبی
• کنتاکتور چهار قطبی
• قطع کننده مدار با موتور سه یا چهار قطبی
لوازم جانبی دیگر
• مخزن اصلی سوخت
• سیستم پر کردن سوخت اتوماتیک یا دستی
• پمپ تخلیه روغن دستی
•اگزوز صدا خفه کن مناطق مسکونی
• محفظه: محافظ در برابر رطوبت و صدا
• آداپتور داکت (روی رادیاتور)
• لوورهای موتوری ورودی و خروجی
• بافل های صوتی ورودی و خروجی
• تریلر
• کیت ابزار برای نگهداری
• کیت تعمیر و نگهداری 1500/3000 ساعت
• عرضه شده با روغن و خنک کننده – 30 درجه سانتی گراد
• سوئیچ جدا کننده باتری
• سوئیچ انتقال خودکار

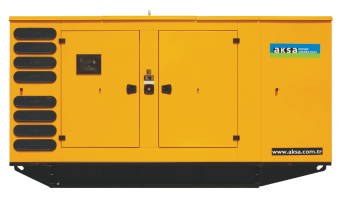

کانوپی : AK 50 TRP
1. سازه های فولادی
2. دکمه فشاری توقف اضطراری
3. کنترل پنل سمت راست مجموعه است.
4. قفل و لولا مقاوم در برابر خوردگی
5. سوپاپ دریچه های تخلیه
6. فوم ضد صدا متریال
7. نقاط بلند کردن
محفظه های طراحی شده توسط متخصصین شرکت آکسا برای تضعیف صدا و محافظ در برابر آب و هوا مخصوص ژنراتورهای آکسا. کانوپی های عایق صوتی طراحی شده توسط شرکت آکسا دسترسی آسان را برای سرویس و تعمیرو نگهداری ژنراتور و اجزای قابل تعویض دیگر را فراهم می کند. کانوپی ها برای بهینه‌سازی عملکرد خنک‌کننده ژنراتور طراحی شده‌اند و به شما کار آمدی ژنراتور، راحتی نصب و امنیت در محیطهای باز را اطمینان می دهند.
قطعات نصب شده در محفظه ورق فولادی.
کوچک و جمع وجور، با طراحی ساده.
کانوپی، مجموعه ژنراتور، سیستم اگزوز و مخزن سوخت از پیش مونتاژ شده، از قبل یکپارچه شده و به عنوان یک بسته ارسال می شود.
بدنه ساخته شده از اجزای فولادی با پوشش پودری پلی استر
عایق فوم ضد حریق
دسترسی آسان به تمامی مراکز خدماتی
سیستم اگزوز داخل کانوپی
درهای بزرگ در هر طرف
پنجره مشاهده پنل کنترل در درب دسترسی قابل قفل شدن
دکمه توقف اضطراری که در قسمت بیرونی محفظه نصب شده است
فن خنک کننده و دینام شارژ باتری کاملاً محافظت می شوند
سوخت و باتری فقط از طریق درهای دسترسی قفل شونده قابل دسترسی است.
نقاط بالابر در بالای کانوپی و قاب پایه
شخصی سازی برای مشتری جهت رفع نیازهای پروژه شما در دسترس است.
آکسا تست های سطح نویز مجموعه های مولد خود را مطابق با دستورالعمل 2000/14/EC انجام می دهد.
پوشش رویه پودری کامپوزیت پلی استر سطحی براق و بسیار بادوام را ایجاد می کند.
درب پانل لولایی قفل شده دسترسی آسان به قطعات را فراهم می کند.
| CANOPY MODEL | AK 50 |
| WIDTH mm. | 1217 |
| LENGTH mm. | 3402 |
| HEIGHT mm. | 2007 |
| TANK CAPACITY (lt.) | 380 |
سیستم کنترل: DSE 6120
دکمه های ناوبری منو
دکمه بستن شبکه برق اصلی
وضعیت شبکه اصلی و نمایش ابزارآلات
ال ای دی زنگ هشدار
دکمه توقف ژنراتور
LED وضعیت
دکمه های انتخاب عملیات
●DSE مدل 6120 Auto Mains Failure control module.
●ورودی شارژر باتری 198-264 ولت، خروجی 27،6 ولت 5 آمپر (24 ولت) یا 13،8 ولت 5 آمپر (12 ولت)
● دکمه فشاری توقف اضطراری و فیوزهای مدارهای کنترل.
●اجزای نصب شده در محفظه ورق فولادی. مواد شیمیایی فسفات، پیش پوشش فولاد، سطح مقاوم در برابر خوردگی را فراهم می کند. پوشش رویه پودر کامپوزیت پلی استر براقیت بالا و پرداختی بسیار بادوام را ایجاد می کند. درب پانل قفل دار و لولایی دسترسی آسان به قطعات را فراهم می کند.
پانل کنترل با پایه فولادی بر روی قاب پایه نصب شده است. در سمت راست مجموعه ژنراتور قرار دارد (وقتی به Genset از طرف آلترناتور نگاه می کنید)
ماژول DSE 6120 برای نظارت بر فرکانس ژنراتور، ولت، جریان، فشار روغن موتور، ساعات کارکرد دمای مایع خنک کننده و ولت باتری طراحی شده است.
ماژول منبع تغذیه را کنترل می کند و در صورت قطع برق به ژنراتور سوئیچ می کند.
DSE6120 همچنین وضعیت عملیاتی و شرایط خطا را نشان می‌دهد، به‌طور خودکار دستگاه Genset را خاموش میکند و شرایط خطای واقعی را در مورد خرابی مجموعه ژنراتور.
مشخصات استاندارد
●کنترل ریزپردازنده.
● نمایشگر LCD خواندن اطلاعات را آسان می کند.
●به طور خودکار بین برق شهری (نیروی برق) و ژنراتور انتقال می یابد.
●برنامه نویسی دستی در پنل جلویی.
● راه اندازی و طرح دکمه کاربر پسند.
●شروع از راه دور.
● ثبت رویداد (50) تاریخ و زمان را نشان می دهد.
●کنترل ها: توقف/تنظیم مجدد، دستی، خودکار، تست، شروع، دکمه ها. یک دکمه فشاری اضافی در کنار نمایشگر LCD برای پیمایش در نمایشگرهای اندازه گیری ماژول ها استفاده می شود.
موتور
●سرعت موتور.
●فشار روغن.
●دمای خنک کننده.
●زمان اجرا.
● ولت باتری.
● زمان بندی قابل تنظیم.
ژنراتور
●ولتاژ (L-L، L-N).
●جریان (L1-L2-L3).
●فرکانس.
●ژنرال آماده تنظیم کنید.
●ژنرال تنظیم فعال شد.
شبکه اصلی
●سرویس اصلی آماده است.
● برق اصلی فعال است
مدارهای حفاظتی هشدار دهنده
●شکست شارژ.
●باتری ولتاژ پایین/بالا.
●ناتوانی در توقف.
● ولتاژ ژنراتور کم/بالا.
● فرکانس زیر / بیش از ژنراتور.
● بیش از / کمتر از سرعت.
●فشار روغن پایین.
●دمای خنک کننده بالا.
خاموش شدن
● شروع نشدن.
●ایست اضطراری.
●فشار روغن پایین.
●دمای خنک کننده بالا.
● بیش از / کمتر از سرعت.
فرکانس زیر / بیش از ژنراتور.
● ولتاژ زیر/بیش از ژنراتور.
●سنسور فشار روغن باز است.
●سنسور دمای مایع خنک کننده باز است.
مسیر برقی
● ژنراتور بیش از جریان.
گزینه ها
● سنسور انعطاف پذیر را می توان با دما، فشار، درصد کنترل کرد (هشدار/خاموش/سقوط برقی)
● پارامترهای تنظیم محلی و نظارت از رایانه به ماژول کنترل با اتصال USB (حداکثر 6 متر).
استانداردها
● ایمنی الکتریکی / سازگاری EMC
●BS EN 60950 تجهیزات تجاری برق.
●استاندارد ایمنی EMC BS EN 61000-6-2.
●استاندارد انتشار EMC BS EN 61000-6-4
● شارژر باتری با تکنولوژی سوئیچ مود و SMD تولید شده و بازده بالایی دارد.
● مشخصه V-I خروجی مدل های شارژر باتری بسیار نزدیک به مربع است و خروجی آن 5 آمپر، 13.8 ولت برای 12 ولت و 27.6 ولت برای 24 ولت است. ورودی 198 – 264 ولت AC.
● شارژر دارای یک دیود محافظ در سراسر خروجی است.
● سیم پیچ رله خرابی شارژ را بین خروجی مثبت و خروجی CF وصل کنید.
● مجهز به فیلتر RFI برای کاهش نویز الکتریکی ساطع شده از دستگاه هستند.
● ورودی و خروجی گالوانیکی ایزوله معمولاً 4 کیلو ولت برای قابلیت اطمینان بالا.
