AP 15
محصول
پنل کنترل
کانوپی
Product: PERKINS | Alternator: ECO 40-VL/4 C | CONTROL SYSTEM: DSE 7320
سیستم تولید برق آکـسا (AKSA) با ارائه‌ی بالاترین سطح عملکرد و قابلیت اطمینان، راه‌حلی ایده‌آل برای طیف گسترده‌ای از کاربردهای صنعتی ، تجاری و مسکونی، شامل ژنراتورهای آماده‌به‌کار (Standby)، ژنراتورهای قدرت پایه (Prime Power) و ژنراتورهای با قابلیت کار مداوم
(Continuous Duty) می‌باشد .
تمامی مجموعه‌های ژنراتور تولیدی این شرکت، با بهره‌گیری از فناوری‌های پیشرفته و استانداردهای جهانی، در کارخانه‌های مجهز و تحت نظارت دقیق فرآیندهای کنترل کیفیت، طراحی، مونتاژ و تست می‌شوند تا بالاترین سطح کارایی و دوام را در شرایط عملیاتی مختلف تضمین نمایند.
مزایای کلیدی سیستم‌های تولید برق آکـسا:
طراحی بهینه برای کاهش مصرف سوخت و افزایش بازدهی انرژی
قابلیت اطمینان بالا در شرایط کاری سخت و طولانی‌مدت
تطابق با استانداردهای بین‌المللی زیست‌محیطی
گارانتی و پشتیبانی فنی جامع پس از فروش در ایران
این سیستم‌ها به‌عنوان راه‌حلی جامع برای نیازهای متنوع برق‌رسانی، از مصارف اضطراری تا نیروگاه‌های مستقل، مورد اعتماد صنایع و سازمان‌های پیشرو در سراسر جهان می‌باشند.

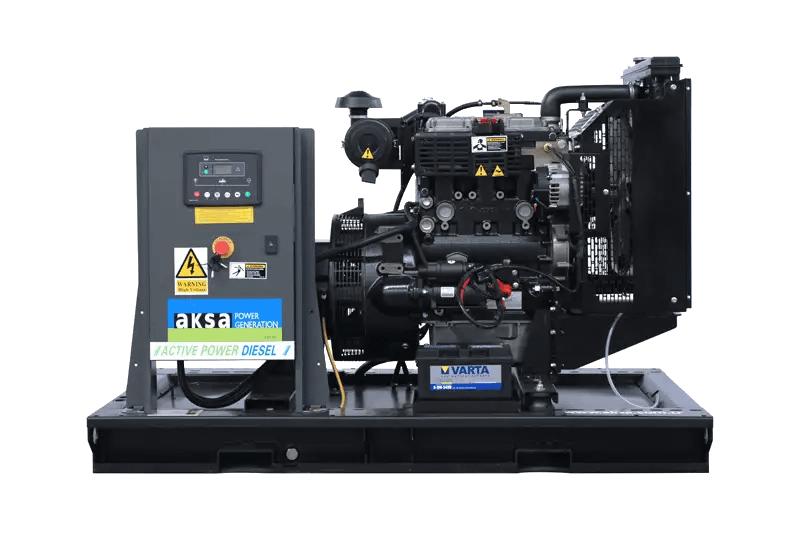

| مدل | AP 15 |
| سازنده و مدل موتور | PERKINS – 403A-15G1 |
| نوع سوخت مصرفی | Diesel |
| سازنده و مدل آلترناتور | Mecc Alte – ECP 3-2L/4C |
| (Hz) فرکانس | 50 |
| مدل کانوپی | AK 10 |
| مدل پنل کنترل | DSE 6120 |
| VOLTAGE | 400/231 |
| STANDBY RATING (ESP) KVA | 14.5 |
| STANDBY RATING (ESP) KW | 11.60 |
| PRIME RATING (PRP) KVA | 13 |
| PRIME RATING (PRP) KW | 10.40 |
| Standby Amper | 20.93 |
رتبه‌بندی آماده‌به‌کار (ESP) Standby Rating):
این رتبه‌بندی برای تأمین برق در شرایط قطعی منبع تغذیه قابل اطمینان و در مواجهه با بار الکتریکی متغیر طراحی شده است. رتبه‌بندی ESP مطابق با استاندارد ISO 8528-1 بوده و در این حالت، امکان استفاده از اضافه‌بار مجاز نمی‌باشد.
رتبه‌بندی قدرت پایه (PRP) Prime Rating):
این رتبه‌بندی برای تأمین برق با بار الکتریکی متغیر به‌صورت نامحدود (ساعات کار نامشخص) کاربرد دارد. رتبه‌بندی PRP نیز مطابق با استاندارد ISO 8528-1 بوده و در این حالت، امکان استفاده از ۱۰٪ اضافه‌بار به مدت ۱ ساعت در هر دوره ۱۲ ساعته عملیاتی وجود دارد.
| Engine | PERKINS |
| Engine Model | 403A-15G1 |
| NO. OF CYLINDERS AND BUILD | 3cylinders – in line |
| BORE AND STROKE (mm) | 84X90 |
| TOTAL DISPLACEMENT (L) | 1.496 |
| Aspiration | Naturally Aspirated |
| COMPRESSION RATIO | 22.5:1 |
| RATED SPEED (RPM) D/DK | 1500 |
| OIL CAPACITY (L) | 6.0 |
| Standby Power (kW/HP) | 13.5/18.09 |
| Prime Power | 12.2/16.35 |
| Block Heater QTY | 1 |
| Block Heater Power (Watt) | 250 |
| Fuel Type | Diesel |
| Injection Type and System | Indirect |
| Type of Fuel Pump | Zexel Cassette type – In-Line |
| Governor System | Mechanic |
| Operating Voltage (Vdc) | 12 Vdc |
| Battery and Capacity (Qty/Ah) | 1×36 |
| Charge Alternator (A) | 15 |
| Cooling Method | Water Cooled |
| Cooling Fan Air Flow (m3/min) | 36.6 |
| Coolant Capacity (engine only / with radiator) (lt) | 2.6/6.0 |
| Air Filter | Dry Type |
| Fuel Cons. Prime With %100 Load (lt/hr) | 3.67 |
| Fuel Cons. Prime With %75 Load (lt/hr) | 2.79 |
| Fuel Cons. Prime With %50 Load (lt/hr) | 2.04 |
| Manufacturer | Mecc Alte |
| Alternator Made and Model | ECP 3-2L/4C |
| Frequency (Hz) | 50 |
| Power (kVA) | 13.5 |
| DESIGN | Brushless |
| VOLTAGE | 400 |
| Phase | 3 |
| A.V.R. | DSR |
| Voltage Regulation (+/-) | 1 |
| Insulation System | H |
| Protection | IP22 |
| Rated Power Factor | 0.8 |
| WEIGHT COMP. GENERATOR (Kg) | 87 |
| COOLING AIR (m³/min) | 3 |
| Open Type | TANK CAPACITY (lt.) | HEIGHT (mm.) | WIDTH (mm.) | LENGTH (mm.) | DRY WEIGHT (kg.) |
| AP 15 | 50 | 1067 | 850 | 1265 | 425 |
| CANOPY | TANK CAPACITY (lt.) | HEIGHT (mm.) | WIDTH (mm.) | LENGTH (mm.) | DRY WEIGHT (kg.) |
| AK 10 | 50 | 1181 | 910 | 1851 | 565 |
موتور
فیلتر جداکننده آب از سوخت
گرمکن روغن
آلترناتور
گرمکن ضد تشکیل رطوبت
آلترناتور با سایز بزرگ‌تر
سیستم تحریک PMG + AVR
کلید مدار اصلی (مین لاین)
کانوپی (پوشش محافظ)
پوشش گالوانیزه
کانتینر ایزو
رنگ دریایی (گرید مخصوص محیطهای مرطوب)
پنل کنترل
سیستم کنترل توان و سنکرونیزاسیون اتوماتیک (برای چند ژنراتور موازی)
سیستم کار موازی با شبکه برق شهری
سنکرونیزاسیون انتقالی با شبکه
رله‌های خروجی آلارم
محافظت خطای اتصال زمین (تک ست)
سیستم کار موازی با شبکه
خروجی رله برای کنترل از راه دور
ارتباط از راه دور با مودم
آمپرمتر شارژ
پنل انتقال (ترانسفر پنل)
کنتاکتور سه یا چهار پل
کلید مدارشکن سه یا چهار پل با عملگر موتوری
تجهیزات جانبی
باک سوخت اصلی
سیستم پرکردن سوخت اتوماتیک یا دستی
پمپ تخلیه روغن برقی یا دستی
آلارم سطح سوخت پایین و بالا
دریچه‌های ورودی/خروجی موتوریزه
بافل‌های آکوستیک ورودی/خروجی
جعبه ابزار نگهداری
کیت تعمیرات ۱۵۰۰/۳۰۰۰ ساعته
همراه با روغن و مایع خنک‌کننده (مناسب برای دمای ۳۰- درجه سانتیگراد)
سیستم اگزوز
سایلنسر مسکونی
سایلنسر با جرقه‌گیر
سایلنسر حساس (مخصوص محیطهای ویژه)
کاتالیست کانورتور
