معرفی
شرکت Aksa Generation ضمانت ارائه عملکرد بهینه و قابلیت اطمینان را برای تمام مجموعه دیزل ژنراتورهایی که در کارخانه ساخته شده اند و آزمایش شده اند تضمین میکند . دیزل ژنراتورهای آکسا در عملکرد های برق اضطراری ، پرایم و کارکرد مداوم آماده به کار هستند.
گواهی ها
TS ISO 8528
TS ISO 9001-2008
CE
SZUTEST
2000/14/EC

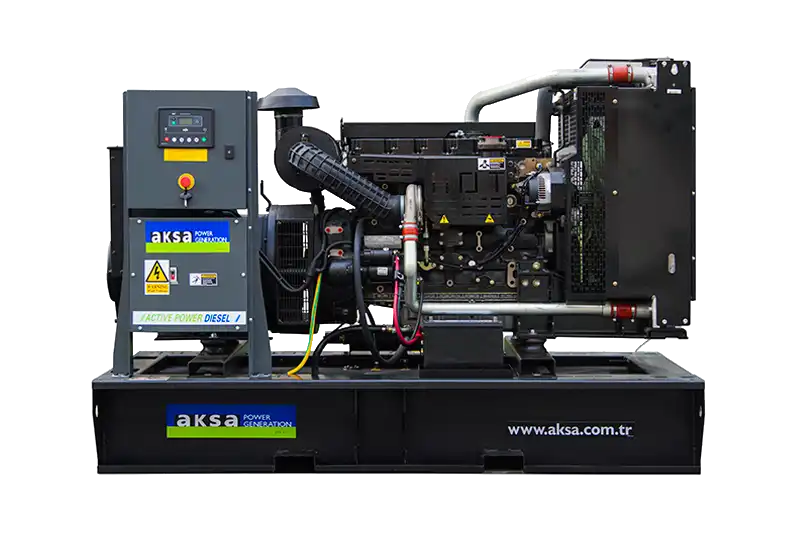

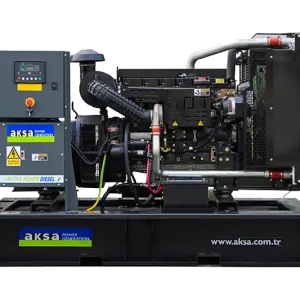

مشخصات کلی
| مدل | AP 165 |
| سازنده و مدل موتور | PERKINS -1106A-70TAG2 |
| نوع سوخت مصرفی | Diesel |
| سازنده و مدل آلترناتور | Mecc Alte-ECP 34-1L/4 C |
| (Hz) فرکانس | 50 |
| مدل کانوپی | AK 49 |
| مدل پنل کنترل | DSE 6120 |
۳ فاز 50 هرتز PF 0.8
| VOLTAGE | 400/231 |
| STANDBY RATING (ESP) KVA | 165 |
| STANDBY RATING (ESP) KW | 132.0 |
| PRIME RATING (PRP) KVA | 150 |
| PRIME RATING (PRP) KW | 120.0 |
| Standby Amper | 238.16 |
رتبه بندی STANDBY (ESP): برای تامین برق بارهای الکتریکی متغیر برای مدت زمان قطع برق یک منبع برق قابل اعتماد قابل استفاده است. ESP مطابق با ISO 8528-1 است. اضافه بار مجاز نیست.
رتبه بندی PRIME (PRP): قابل استفاده برای تامین برق برای بارهای الکتریکی متغیر برای ساعات نامحدود. PRP مطابق با ISO 8528-1 است. قابلیت اضافه بار 10% برای مدت 1 ساعت در مدت 12 ساعت کارکرد در دسترس است.
مشخصات فنی موتور
| Engine | PERKINS |
| Engine Model | 1106A-70TAG2 |
| NO. OF CYLINDERS AND BUILD | 6cylinders – in line |
| BORE AND STROKE (mm) | 105X135 |
| TOTAL DISPLACEMENT (L) | 7.01 |
| Aspiration | Turbo Charged and Charge Air Cooled |
| COMPRESSION RATIO | 18.2:1 |
| RATED SPEED (RPM) D/DK | 1500 |
| OIL CAPACITY (L) | 18 |
| Standby Power (kW/HP) | 149.1/199,86 |
| Prime Power | 136/182,30 |
| Block Heater QTY | 1 |
| Block Heater Power (Watt) | 1500 |
| Fuel Type | Diesel |
| Injection Type and System | Direct |
| Type of Fuel Pump | Delphi DP210G Rotary Type |
| Governor System | Mechanic |
| Operating Voltage (Vdc) | 12 Vdc |
| Battery and Capacity (Qty/Ah) | 1×85 |
| Charge Alternator (A) | 65 |
| Cooling Method | Water Cooled |
| Coolant Capacity (engine only / with radiator) (lt) | /21 |
| Air Filter | Dry Type |
| Fuel Cons. Prime With %100 Load (lt/hr) | 33.4 |
| Fuel Cons. Prime With %75 Load (lt/hr) | 24.7 |
| Fuel Cons. Prime With %50 Load (lt/hr) | 16.4 |
مشخصات فنی آلترناتور
| Manufacturer | Mecc Alte |
| Alternator Made and Model | ECP34-1L/4C |
| Frequency (Hz) | 50 |
| Power (kVA) | 150 |
| DESIGN | 4Pole,Brushless |
| VOLTAGE | 400 |
| Phase | 3 |
| A.V.R. | DSR |
| Voltage Regulation (+/-) | 1 |
| Insulation System | H |
| Protection | IP23 |
| Rated Power Factor | 0.8 |
| WEIGHT COMP. GENERATOR (Kg) | 423 |
| COOLING AIR (m³/min) | 29.2 |
وزن و اندازه جدید
| Open Type | TANK CAPACITY (lt.) | HEIGHT (mm.) | WIDTH (mm.) | LENGTH (mm.) | DRY WEIGHT (kg.) |
| AP 165 | 340 | 1667 | 1080 | 2300 | 1380 |
| CANOPY | TANK CAPACITY (lt.) | HEIGHT (mm.) | WIDTH (mm.) | LENGTH (mm.) | DRY WEIGHT (kg.) |
| AK 49 | 340 | 2007 | 1147 | 3402 | 1975 |
متعلقات استاندارد
- موتور دیزلی آب خنک
- رادیاتور با فن مکانیکی
- توری محافظ برای قطعات چرخشی و داغ
- استارت برقی و دینام شارژ
- راه اندازی باتری (با اسید سرب) شامل قفسه و کابل
- بخاری خنک کننده موتور
- طراحی قاب پایه شامل مخزن سوخت یکپارچه و جداکننده های ضد لرزش است
- شیلنگ های اتصال سوخت انعطاف پذیر
- تک بلبرینگ، دینام کلاس H
- صدا خفه کن صنعتی اگزوز و دم فولادی به صورت جداگانه (برای ست های باز)
- شارژر باتری ثابت
- راهنمای استفاده و نصب
- تنظیم ولتاژ و فرکانس مجموعه ژنراتورها با ISO 8528-5 مطابقت دارد
متعلقات آپشنال
موتور
• فیلتر جداکننده سوخت و آب
• هشدار سطح آب پایین
• بخاری نفتی
آلترناتور
• بخاری ضد تراکم
• دینام بزرگ
• قطع کننده مدار خط اصلی
سیستم کنترل
• پنل اعلان از راه دور
• خروجی رله راه دور
• رله های خروجی آلارم
• ارتباط از راه دور با مودم
• حفاظت خطای زمین
• آمپرسنج شارژ
سوئیچ انتقال
• کنتاکتور سه قطبی
• کنتاکتور چهار قطبی
• قطع کننده مدار با موتور سه یا چهار قطبی
لوازم جانبی دیگر
• مخزن اصلی سوخت
• سیستم پر کردن سوخت اتوماتیک یا دستی
• پمپ تخلیه روغن دستی
•اگزوز صدا خفه کن مناطق مسکونی
• محفظه: محافظ در برابر رطوبت و صدا
• آداپتور داکت (روی رادیاتور)
• لوورهای موتوری ورودی و خروجی
• بافل های صوتی ورودی و خروجی
• تریلر
• کیت ابزار برای نگهداری
• کیت تعمیر و نگهداری 1500/3000 ساعت
• عرضه شده با روغن و خنک کننده – 30 درجه سانتی گراد
• سوئیچ جدا کننده باتری
• سوئیچ انتقال خودکار
سیستم کنترل: DSE 7320
دکمه های ناوبری منو
دکمه بستن شبکه برق اصلی
وضعیت شبکه اصلی و نمایش ابزارآلات
ال ای دی زنگ هشدار
دکمه توقف ژنراتور
LED وضعیت
دکمه های انتخاب عملیات
این سیستم ماژول کنترل قطع خودکار برق (AMF) است که در صورت قطع برق شهر، به صورت خودکار ژنراتور را راهاندازی میکند. این مدل (DSE 7320) دارای امکانات پیشرفته و عملکردهای هوشمند جدید است. همچنین مجهز به شارژر باتری ثابت (برای نگهداری باتریهای بکآپ) و فیوزهای محافظ برای مدارهای کنترل میباشد .
- قطعات در محفظهای از ورق فولادی نصب شدهاند.
- پوشش شیمیایی فسفات روی فولاد، سطحی مقاوم در برابر خوردگی ایجاد میکند.
- روکش نهایی پودری پلیاستر کامپوزیت، سطحی براق و فوقالعاده بادوام ایجاد میکند.
درِ پانل با لولا و قفل، دسترسی آسان به قطعات را فراهم میکند
پنل کنترل بر روی شاسی (بدنه اصلی) دیزل ژنراتور ، بر روی پایه فولادی مستحکم نصب میگردد. محل نصب در کنار مجموعه ژنراتور بوده به گونهای که دید مناسب به پنل کاملاً حفظ شود.
- ماژول کنترل DSE 7320 به عنوان یک تجهیز استاندارد روی ژنراتورهای ما از رده ۲۲۰ کاوا به بالا نصب میشود و برای راهاندازی و توقف ژنراتورهای دیزلی و گازسوز (اعم از موتورهای مجهز به سیستمهای الکترونیکی و غیرالکترونیکی) طراحی شده است.
- امکان مانیتورینگ منبع برق شهری (Utility) را دارد و بنابراین برای کنترل ژنراتورهای آمادهبهکار (Standby) در ترکیب با کلید انتقال خودکار (ATS) مناسب است.
- وضعیت عملیاتی و خطاها را از طریق نمایشگر LCD روی پنل جلویی نشان میدهد و در صورت بروز خطا، ژنراتور را به صورت خودکار خاموش میکند.
پارامترها :
- دور موتور
- فشار روغن
- دمای coolant
- زمان کارکرد
- ولتاژ باتری
- زمان نیاز به سرویس
ژنراتور (GENERATOR) :
- ولتاژ (فاز-فاز، فاز-نول)
- جریان (فازهای L1, L2, L3)
- فرکانس
- جریان اتصال زمین
- توان اکتیو (kW)
- ضریب توان (Pf)
- توان راکتیو (kVAr)
- انرژی مصرفی (kWh, kVAh, kVArh)
- ترتیب فازها
برق شهر (MAINS) :
- ولتاژ (فاز-فاز، فاز-نول)
- فرکانس
گزینههای اختیاری :
- خاموشکردن خودکار در دمای بالای روغن
- خاموشکردن خودکار در سطح سوخت پایین
- هشدار سطح سوخت پایین
- هشدار سطح سوخت بالا
استانداردهای تطابق :
- ایمنی الکتریکی و سازگاری الکترومغناطیسی (EMC)
- BS EN 61000-6-2: استاندارد عمومی ایمنی EMC در برابر نویز
- BS EN 61000-6-4: استاندارد عمومی انتشار امواج الکترومغناطیسی
- BS EN 60950: ایمنی الکتریکی
این شارژر با فناوری سوئیچینگ-مُد و تکنولوژی SMD (نصب سطحی) تولید شده و از بازدهی بالایی برخوردار است.
مشخصه ولتاژ-جریان (V-I) مدلهای این شارژر به شکل مربعی (Square) نزدیک است.
مدل 2405 مجهز به محافظ اتصال کوتاه کامل در خروجی بوده و میتواند به عنوان منبع جریان استفاده شود.
شارژر 2405 دارای مزایای بازدهی بالا، عمر طولانی، نرخ خرابی پایین، وزن سبک و تلفات حرارتی کمتر در مقایسه با نمونههای خطی (Linear) است.
یک دیود محافظ در خروجی شارژر نصب شده است.
قابلیت خروجی اعلام خطای شارژ (Charge Fail – CF) وجود دارد.
سیم پیچ رله خطای شارژ باید بین خروجی مثبت و پین CF متصل شود.
ورودی: ۱۹۶ تا ۲۶۴ ولت (محدوده ولتاژ کار).
خروجی: ۲۷.۶ ولت ۵ آمپر یا ۱۳.۸ ولت ۵ آمپر.
کانوپی : AK 50 TRP
1. سازه های فولادی
2. دکمه فشاری توقف اضطراری
3. کنترل پنل سمت راست مجموعه است.
4. قفل و لولا مقاوم در برابر خوردگی
5. سوپاپ دریچه های تخلیه
6. فوم ضد صدا متریال
7. نقاط بلند کردن
معرفی
محفظه های طراحی شده توسط متخصصین شرکت آکسا برای تضعیف صدا و محافظ در برابر آب و هوا مخصوص ژنراتورهای آکسا. کانوپی های عایق صوتی طراحی شده توسط شرکت آکسا دسترسی آسان را برای سرویس و تعمیرو نگهداری ژنراتور و اجزای قابل تعویض دیگر را فراهم می کند. کانوپی ها برای بهینهسازی عملکرد خنککننده ژنراتور طراحی شدهاند و به شما کار آمدی ژنراتور، راحتی نصب و امنیت در محیطهای باز را اطمینان می دهند.
مشخصات پایه
- قطعات نصب شده در محفظه ورق فولادی.
- کوچک و جمع وجور، با طراحی ساده.
- کانوپی، مجموعه ژنراتور، سیستم اگزوز و مخزن سوخت از پیش مونتاژ شده، از قبل یکپارچه شده و به عنوان یک بسته ارسال می شود.
- بدنه ساخته شده از اجزای فولادی با پوشش پودری پلی استر
- عایق فوم ضد حریق
- دسترسی آسان به تمامی مراکز خدماتی
- سیستم اگزوز داخل کانوپی
- درهای بزرگ در هر طرف
- پنجره مشاهده پنل کنترل در درب دسترسی قابل قفل شدن
- دکمه توقف اضطراری که در قسمت بیرونی محفظه نصب شده است
- فن خنک کننده و دینام شارژ باتری کاملاً محافظت می شوند
- سوخت و باتری فقط از طریق درهای دسترسی قفل شونده قابل دسترسی است.
- نقاط بالابر در بالای کانوپی و قاب پایه
- شخصی سازی برای مشتری جهت رفع نیازهای پروژه شما در دسترس است.
- آکسا تست های سطح نویز مجموعه های مولد خود را مطابق با دستورالعمل 2000/14/EC انجام می دهد.
- پوشش رویه پودری کامپوزیت پلی استر سطحی براق و بسیار بادوام را ایجاد می کند.
- درب پانل لولایی قفل شده دسترسی آسان به قطعات را فراهم می کند.
| CANOPY MODEL | AK 50 |
| WIDTH mm. | 1217 |
| LENGTH mm. | 3402 |
| HEIGHT mm. | 2007 |
| TANK CAPACITY (lt.) | 380 |
