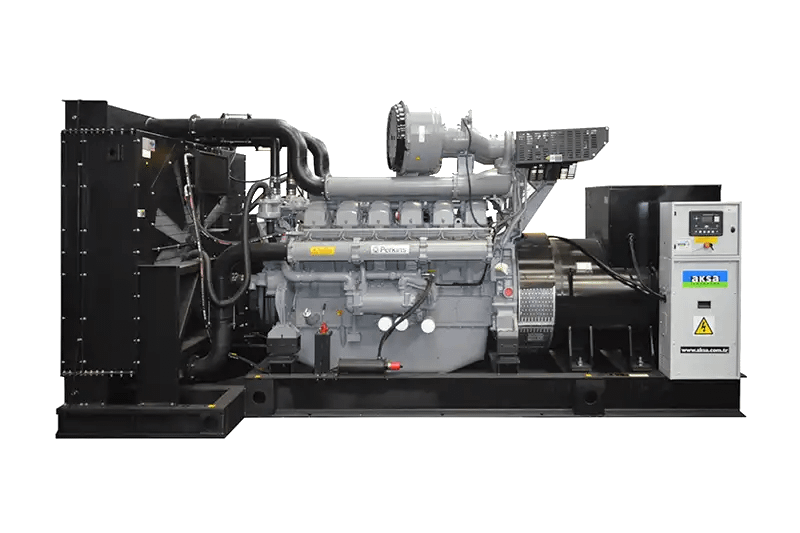

دیزل ژنراتور کوپله فابریک

perkins 2500 KVA

شناسه محصول: p2500 دسته:

AP 2500

021-26760136
دریافت قیمت
Product: PERKINS | Alternator: ECO 46-1.5L/4 A | CONTROL SYSTEM: DSE 7320

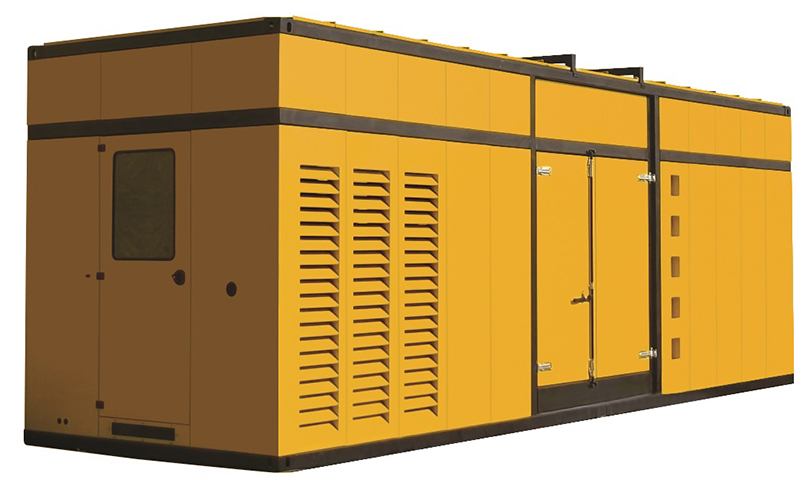

کانوپی آکسا
دیزل ژنراتور کوپله فابریک

سیستم تولید برق آکـسا (AKSA) با ارائه‌ی بالاترین سطح عملکرد و قابلیت اطمینان، راه‌حلی ایده‌آل برای طیف گسترده‌ای از کاربردهای صنعتی ، تجاری و مسکونی، شامل ژنراتورهای آماده‌به‌کار (Standby)، ژنراتورهای قدرت پایه (Prime Power) و ژنراتورهای با قابلیت کار مداوم

(Continuous Duty) می‌باشد .

تمامی مجموعه‌های ژنراتور تولیدی این شرکت، با بهره‌گیری از فناوری‌های پیشرفته و استانداردهای جهانی، در کارخانه‌های مجهز و تحت نظارت دقیق فرآیندهای کنترل کیفیت، طراحی، مونتاژ و تست می‌شوند تا بالاترین سطح کارایی و دوام را در شرایط عملیاتی مختلف تضمین نمایند.

مزایای کلیدی سیستم‌های تولید برق آکـسا:

  • طراحی بهینه برای کاهش مصرف سوخت و افزایش بازدهی انرژی

  • قابلیت اطمینان بالا در شرایط کاری سخت و طولانی‌مدت

  • تطابق با استانداردهای بین‌المللی زیست‌محیطی

  • گارانتی و پشتیبانی فنی جامع پس از فروش در ایران

این سیستم‌ها به‌عنوان راه‌حلی جامع برای نیازهای متنوع برق‌رسانی، از مصارف اضطراری تا نیروگاه‌های مستقل، مورد اعتماد صنایع و سازمان‌های پیشرو در سراسر جهان می‌باشند.

سیستم کنترل: DSE 7320

  1. دکمه های ناوبری منو

  2. دکمه بستن شبکه برق اصلی

  3. وضعیت شبکه اصلی و نمایش ابزارآلات

  4. ال ای دی زنگ هشدار

  5. دکمه توقف ژنراتور

  6. LED وضعیت

  7. دکمه های انتخاب عملیات

دیزل ژنراتور

این سیستم ماژول کنترل قطع خودکار برق (AMF) است که در صورت قطع برق شهر، به صورت خودکار ژنراتور را راه‌اندازی می‌کند. این مدل (DSE 7320) دارای امکانات پیشرفته و عملکردهای هوشمند جدید است. همچنین مجهز به شارژر باتری ثابت (برای نگهداری باتری‌های بک‌آپ) و فیوزهای محافظ برای مدارهای کنترل می‌باشد .

  • قطعات در محفظه‌ای از ورق فولادی نصب شده‌اند.
  • پوشش شیمیایی فسفات روی فولاد، سطحی مقاوم در برابر خوردگی ایجاد می‌کند.
  • روکش نهایی پودری پلی‌استر کامپوزیت، سطحی براق و فوق‌العاده بادوام ایجاد می‌کند.

  • درِ پانل با لولا و قفل، دسترسی آسان به قطعات را فراهم می‌کند

پنل کنترل بر روی شاسی (بدنه اصلی) دیزل ژنراتور ، بر روی پایه فولادی مستحکم نصب می‌گردد. محل نصب در کنار مجموعه ژنراتور بوده به گونه‌ای که دید مناسب به پنل کاملاً حفظ شود.

  • ماژول کنترل DSE 7320 به عنوان یک تجهیز استاندارد روی ژنراتورهای ما از رده ۲۲۰ کاوا به بالا نصب می‌شود و برای راه‌اندازی و توقف ژنراتورهای دیزلی و گازسوز (اعم از موتورهای مجهز به سیستم‌های الکترونیکی و غیرالکترونیکی) طراحی شده است.
  • امکان مانیتورینگ منبع برق شهری (Utility) را دارد و بنابراین برای کنترل ژنراتورهای آماده‌به‌کار (Standby) در ترکیب با کلید انتقال خودکار (ATS) مناسب است.
  • وضعیت عملیاتی و خطاها را از طریق نمایشگر LCD روی پنل جلویی نشان می‌دهد و در صورت بروز خطا، ژنراتور را به صورت خودکار خاموش می‌کند.

پارامترها :

  • دور موتور
  •  فشار روغن
  • دمای coolant
  • زمان کارکرد
  • ولتاژ باتری
  • زمان نیاز به سرویس

ژنراتور (GENERATOR) :

  • ولتاژ (فاز-فاز، فاز-نول)
  • جریان (فازهای L1, L2, L3)
  •  فرکانس
  • جریان اتصال زمین
  • توان اکتیو (kW)
  • ضریب توان (Pf)
  • توان راکتیو (kVAr)
  • انرژی مصرفی (kWh, kVAh, kVArh)
  • ترتیب فازها

برق شهر (MAINS) :

  • ولتاژ (فاز-فاز، فاز-نول)
  • فرکانس

گزینه‌های اختیاری :

  • خاموش‌کردن خودکار در دمای بالای روغن
  • خاموش‌کردن خودکار در سطح سوخت پایین
  • هشدار سطح سوخت پایین
  • هشدار سطح سوخت بالا

استانداردهای تطابق :

  • ایمنی الکتریکی و سازگاری الکترومغناطیسی (EMC)
  • BS EN 61000-6-2: استاندارد عمومی ایمنی EMC در برابر نویز
  • BS EN 61000-6-4: استاندارد عمومی انتشار امواج الکترومغناطیسی
  • BS EN 60950: ایمنی الکتریکی

  • این شارژر با فناوری سوئیچینگ-مُد و تکنولوژی SMD (نصب سطحی) تولید شده و از بازدهی بالایی برخوردار است.

  • مشخصه ولتاژ-جریان (V-I) مدل‌های این شارژر به شکل مربعی (Square) نزدیک است.

  • مدل 2405 مجهز به محافظ اتصال کوتاه کامل در خروجی بوده و می‌تواند به عنوان منبع جریان استفاده شود.

  • شارژر 2405 دارای مزایای بازدهی بالا، عمر طولانی، نرخ خرابی پایین، وزن سبک و تلفات حرارتی کمتر در مقایسه با نمونه‌های خطی (Linear) است.

  • یک دیود محافظ در خروجی شارژر نصب شده است.

  • قابلیت خروجی اعلام خطای شارژ (Charge Fail – CF) وجود دارد.

  • سیم پیچ رله خطای شارژ باید بین خروجی مثبت و پین CF متصل شود.

  • ورودی: ۱۹۶ تا ۲۶۴ ولت (محدوده ولتاژ کار).

  • خروجی: ۲۷.۶ ولت ۵ آمپر یا ۱۳.۸ ولت ۵ آمپر.

کانوپی : AK 99

  1. سازه فولادی ساخته شده از ورق فولادی و پروفیل های فولادی.
  2. کانوپی و پانل های ساخته شده از ورق فولادی با پوشش پودری.
  3. دکمه فشاری توقف اضطراری.
  4. پانل کنترل بر روی قاب پایه نصب شده است. در پشت مجموعه ژنراتور قرار دارد
  5. محل خروج کابل ها در زیر یا پشت کانوپی قرار دارند.
  6. قفل و لولا مقاوم در برابر خوردگی.
  7. روغن را می توان از طریق شیر و شلنگ تخلیه کرد
  8. سیستم اگزوز در کانوپی.
  9. درهای دسترسی بزرگ ویژه برای نگهداری آسان
  10. مخزن سوخت در جلوی کانوپی است، دسترسی آسان به مخزن سوخت از طریق درب قفل شونده.
  11. نقاط بالابر مشابه کانتینر ISO، واقع در هر گوشه بالای کانوپی.
  12. درپوش روی کانوپی دسترسی آسان به درپوش رادیاتور را فراهم می کند.
  13. مواد عایق صدا
  14. نردبان یکپارچه ساخته شده در کنار کانوپی امکان دسترسی به بالای کانوپی را فراهم می کند.
دیزل ژنراتور
معرفی

محفظه های ضد صدا و محافظ آب و هوا برای مجموعه ژنراتورهای آکسا حفاظت بهینه در برابر آب و هوای نامساعد را ارائه می دهد و توسط مهندسان متخصص آکوستیک ما در آکسا ژنراتورطراحی و ساخته شده است.این کانوپی سهولت دسترسی برای سرویس و نگهداری عمومی و اجزای قابل تعویض در محل را فراهم می کند. محفظه ها برای بهینه سازی عملکرد خنک کننده ژنراتور و با قابلیت سازگاری با محیط زیست طراحی شده اند و به شما اطمینان می دهند که ژنراتور در هر مکانی و هر شرایطی کارایی خود را حفظ میکند .

مشخصات پایه
  • قطعات نصب شده در محفظه ورق فولادی.
  • کوچک و جمع وجور، با  طراحی ساده.
  • کانوپی، مجموعه ژنراتور، سیستم اگزوز و مخزن سوخت از پیش مونتاژ شده، از قبل یکپارچه شده و به عنوان یک بسته ارسال می شود.
  • بدنه ساخته شده از اجزای فولادی با پوشش پودری پلی استر
  • عایق فوم ضد حریق
  • دسترسی آسان به تمامی مراکز خدماتی
  • سیستم اگزوز داخل کانوپی
  • درهای بزرگ در هر طرف
  • پنجره مشاهده پنل کنترل در درب دسترسی قابل قفل شدن
  • دکمه توقف اضطراری که در قسمت بیرونی محفظه نصب شده است
  • فن خنک کننده و دینام شارژ باتری کاملاً محافظت می شوند
  • سوخت و باتری فقط از طریق درهای دسترسی قفل شونده قابل دسترسی است.
  • نقاط بالابر در بالای کانوپی و قاب پایه
  • شخصی سازی برای مشتری جهت رفع نیازهای پروژه شما در دسترس است.
  • آکسا تست های سطح نویز مجموعه های مولد خود را مطابق با دستورالعمل 2000/14/EC انجام می دهد.
  • پوشش رویه پودری کامپوزیت پلی استر سطحی براق و بسیار بادوام را ایجاد می کند.
  • درب پانل لولایی قفل شده دسترسی آسان به قطعات را فراهم می کند.

canopy 99ak

CANOPY MODEL AK 99 – External Removable Silencer
WIDTH mm. 2800
LENGTH mm. 9000
HEIGHT mm. 3307
TANK CAPACITY (lt.) 2200
مدل AP 2500
سازنده و مدل موتور PERKINS – 4016-61TRG3
 نوع سوخت مصرفی Diesel
سازنده و مدل آلترناتور Mecc Alte-ECO46-1.5L/4A
(Hz) فرکانس 50
مدل کانوپی AK 99
مدل پنل کنترل DSE 7320
VOLTAGE STANDBY RATING (ESP) KVA STANDBY RATING (ESP) KW PRIME RATING (PRP) KVA PRIME RATING (PRP) KW Standby Amper
400/231 2500 2000.0 2250 1800.0 3608.55

رتبه‌بندی آماده‌به‌کار (ESP) Standby Rating):
این رتبه‌بندی برای تأمین برق در شرایط قطعی منبع تغذیه قابل اطمینان و در مواجهه با بار الکتریکی متغیر طراحی شده است. رتبه‌بندی ESP مطابق با استاندارد ISO 8528-1 بوده و در این حالت، امکان استفاده از اضافه‌بار مجاز نمی‌باشد.

رتبه‌بندی قدرت پایه (PRP) Prime Rating):
این رتبه‌بندی برای تأمین برق با بار الکتریکی متغیر به‌صورت نامحدود (ساعات کار نامشخص) کاربرد دارد. رتبه‌بندی PRP نیز مطابق با استاندارد ISO 8528-1 بوده و در این حالت، امکان استفاده از ۱۰٪ اضافه‌بار به مدت ۱ ساعت در هر دوره ۱۲ ساعته عملیاتی وجود دارد.

Engine PERKINS
Engine Model 4016-61TRG3
NO. OF CYLINDERS AND BUILD 16cylinders – Vtype
BORE AND STROKE (mm) 160X190
TOTAL DISPLACEMENT (L) 61.123
Aspiration Turbo Charged
COMPRESSION RATIO 13.1
RATED SPEED (RPM) D/DK 1500
OIL CAPACITY (L) 213
Standby Power (kW/HP) 2183/2926,27
Prime Power 1975/2647,45
Block Heater QTY 2
Block Heater Power (Watt) 3000
Fuel Type Diesel
Injection Type and System Direct
Type of Fuel Pump Mechanical
Governor System Electronic
Operating Voltage (Vdc) 24Vdc
Battery and Capacity (Qty/Ah) 4×143
Charge Alternator (A) 55
Cooling Method Water Cooled
Cooling Fan Air Flow (m3/min) 3020
Coolant Capacity (engine only / with radiator) (lt) /703.24
Air Filter Dry Type
Fuel Cons. Prime With %100 Load (lt/hr) 470
Fuel Cons. Prime With %75 Load (lt/hr) 349
Fuel Cons. Prime With %50 Load (lt/hr) 246
Manufacturer Mecc Alte
Alternator Made and Model ECO 46-1.5L/4A
Frequency (Hz) 50
Power (kVA) 2300
DESIGN 4Pole,Brushless
VOLTAGE 400
Phase 3
A.V.R. DER1
Voltage Regulation (+/-) 0,5%
Insulation System H
Protection IP23
Rated Power Factor 0.8
WEIGHT COMP. GENERATOR (Kg) 4260
COOLING AIR (m³/min) 135
Open Type TANK CAPACITY (lt.) HEIGHT (mm.) WIDTH (mm.) LENGTH (mm.) DRY WEIGHT (kg.)
AP 2500 2000 3020 2390 5900 14000
CANOPY TANK CAPACITY (lt.) HEIGHT (mm.) WIDTH (mm.) LENGTH (mm.) DRY WEIGHT (kg.)
AK 99 2200 3307 2800 9000 18000

موتور

  • فیلتر جداکننده آب از سوخت

  • گرمکن روغن

آلترناتور

  • گرمکن ضد تشکیل رطوبت

  • آلترناتور با سایز بزرگ‌تر

  • سیستم تحریک PMG + AVR

  • کلید مدار اصلی (مین لاین)

کانوپی (پوشش محافظ)

  • پوشش گالوانیزه

  • کانتینر ایزو

  • رنگ دریایی (گرید مخصوص محیط‌های مرطوب)

پنل کنترل

  • سیستم کنترل توان و سنکرونیزاسیون اتوماتیک (برای چند ژنراتور موازی)

  • سیستم کار موازی با شبکه برق شهری

  • سنکرونیزاسیون انتقالی با شبکه

  • رله‌های خروجی آلارم

  • محافظت خطای اتصال زمین (تک ست)

  • سیستم کار موازی با شبکه

  • خروجی رله برای کنترل از راه دور

  • ارتباط از راه دور با مودم

  • آمپرمتر شارژ

پنل انتقال (ترانسفر پنل)

  • کنتاکتور سه یا چهار پل

  • کلید مدارشکن سه یا چهار پل با عملگر موتوری

تجهیزات جانبی

  • باک سوخت اصلی

  • سیستم پرکردن سوخت اتوماتیک یا دستی

  • پمپ تخلیه روغن برقی یا دستی

  • آلارم سطح سوخت پایین و بالا

  • دریچه‌های ورودی/خروجی موتوریزه

  • بافل‌های آکوستیک ورودی/خروجی

  • جعبه ابزار نگهداری

  • کیت تعمیرات ۱۵۰۰/۳۰۰۰ ساعته

  • همراه با روغن و مایع خنک‌کننده (مناسب برای دمای ۳۰- درجه سانتیگراد)

سیستم اگزوز

  • سایلنسر مسکونی

  • سایلنسر با جرقه‌گیر

  • سایلنسر حساس (مخصوص محیط‌های ویژه)

  • کاتالیست کانورتور

سازنده موتور

PERKINS

مدل آلترناتور

ECO 46-1.5L/4 A

پنل کنترلی

DSE 7320
